西門子PLC固件更新五大法——一鍵獲取S7-1500最新固件

發布時間: 2024-1-16 14:05:52 瀏覽次數:

一般來說，每當博途進行大版本的升級后，PLC硬件也都會有大版本的固件更新，V19更新后S7-1500的固件版本升級至了V3.1。總體來說，固件升級有以下原因：

適應更新更強的硬件
在原有平臺增強功能
修復原有BUG

目前的固件版本型號格式為Vx.y.z (如V1.0.1)，在博途中的組態只需關注前兩個數字，第三個數字是用來修復錯誤的小版本，不影響正常功能的使用，第三個數字如果變化也建議更新。

下面介紹5種固件更新的方法：

一. 通過存儲卡更新

存儲卡的大小要超過固件文件大小，才可使用存儲卡進行固件更新。如：V2.9.2之后，所有S7-1500系列CPU如果通過存儲卡更新，都至少需要256 MB存儲卡；1500顯示屏的固件文件較小，使用至少12 MB的存儲卡即可。

更新步驟如下：

1. 將固件包下載到本地并解壓

2. 將格式化存儲卡

3. 存儲卡插入電腦，復制“S7_JOB.S7S”和 “FWUPDATE.S7S”文件夾至存儲卡。在復制 "S7_JOB.S7S“ 時會提示替換文件，選擇替換（"S7_JOB.S7S“ 決定了卡的模式，是程序卡還是固件更新卡）

4. 將CPU斷電，插入存儲卡后再重新上電，固件會自動進行更新，維護指示燈快速閃爍即表示當固件更新完成

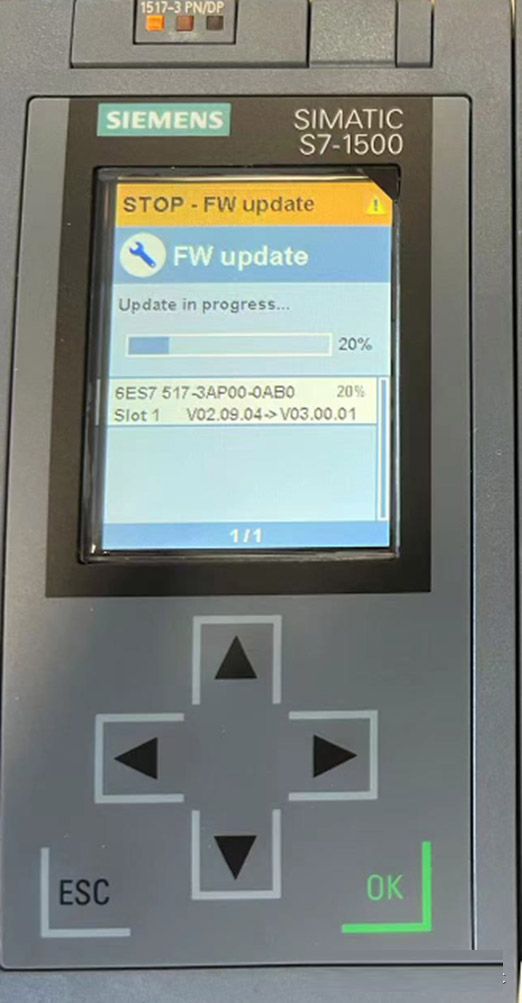

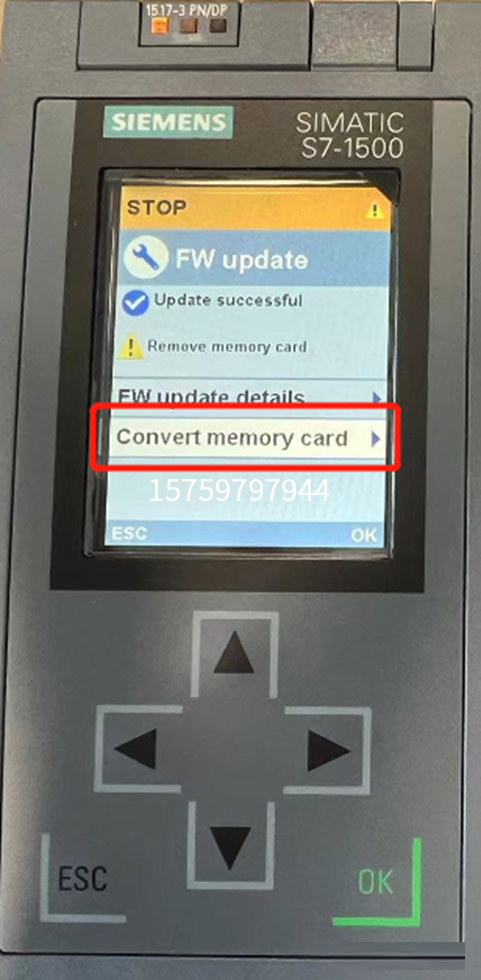

下圖為1500更新中顯示屏的界面：

5. 出現“更新成功”與“移除存儲卡”的字樣后，即可通過紅框中轉換存儲卡功能，將固件更新卡變?yōu)槌绦蚩?/span>

對于CPU顯示屏來說，存儲卡中如果是對應的顯示屏固件更新文件，則執行上述操作后，CPU顯示屏?xí)詣痈隆?br style="margin:0px;padding:0px;outline:0px;max-width:100%;box-sizing:border-box !important;overflow-wrap:break-word !important;" />

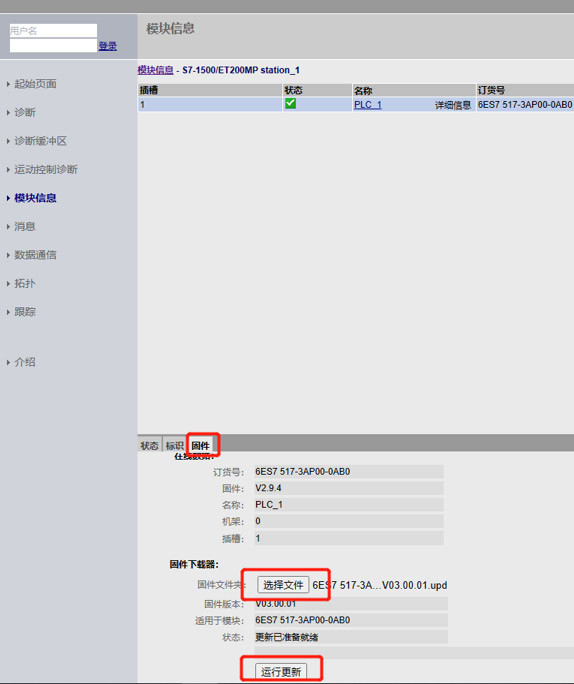

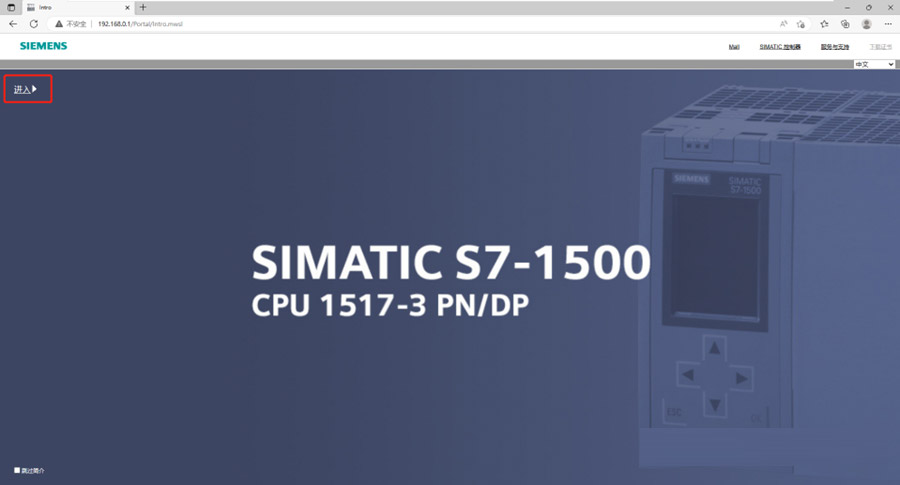

二. 通過Web服務器訪問更新

在使用Web服務器訪問之前，需要先啟用CPU的Web服務器訪問功能。具體步驟如下：

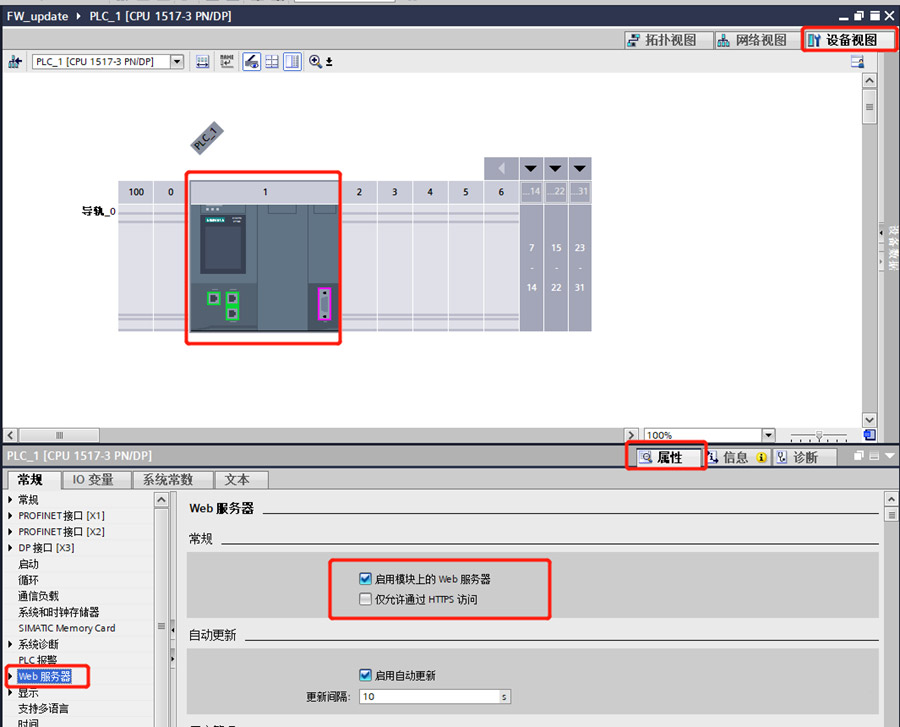

1. 在設備視圖中，啟用CPU的Web服務器功能
